Sistemi di monitoraggio

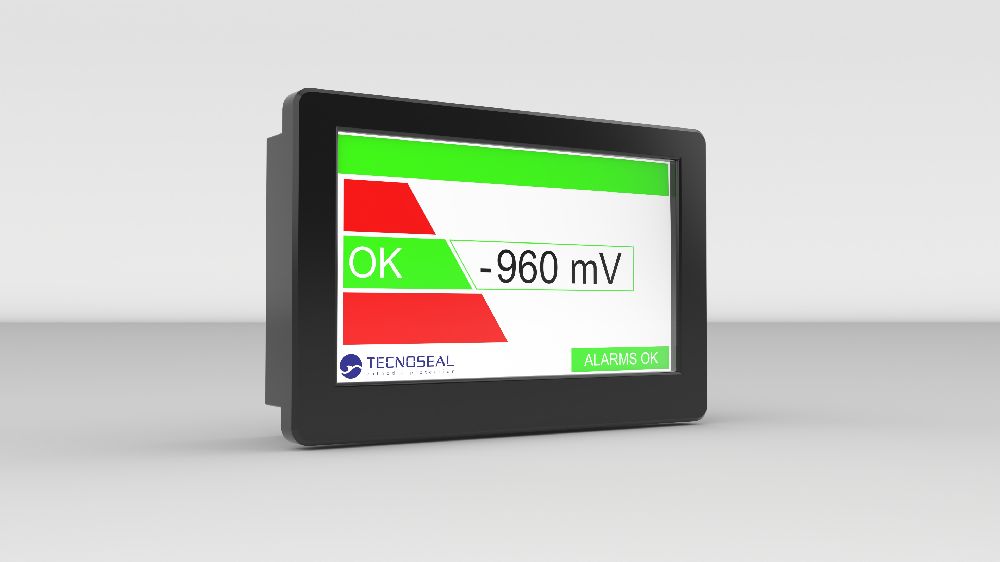

Cos'è ATOM®
Installabile su scafi di qualsiasi materiale, il sistema di monitoraggio ATOM® è un dispositivo che monitora costantemente lo stato di protezione catodica di scafo e appendici. Questo strumento è fondamentale per verificare che gli anodi sacrificali stiano fornendo la protezione necessaria.
Facile da installare, fornisce dati chiari e può comunicare mediante protocollo NMEA2000 o Modbus RTU.
Il sistema è costituito da un'unità di controllo e da una sonda di riferimento da installare a scafo tramite passa scafo in bronzo certificato.
La sonda è collegata all'unità di controllo, gestita da una scheda elettronica progettata da Tecnoseal per effettuare e analizzare le misure di protezione catodica.
I punti di misura si realizzano collegamento tramite cavo elettrico e capicorda, la parte da misurare all'apposito connettore dell'ATOM®.
Il sistema misura la differenza di tensione tra la sonda e il punto di misura. Questo valore indica il livello effettivo di protezione catodica del componente misurato.
ATOM® può gestire la misurazione di un massimo di sei punti indipendenti e grazie alla facilità di installazione può essere installato autonomamente anche durante refitting o rimessaggio.
Un'interfaccia chiara e di facile lettura lo rende semplice l'interpretazione dei dati e ciò permette di tenere traccia delle reali condizioni di protezione catodica.
Leggi la brochure informativa per maggiori dettagli.
Come lo produciamo
Il sistema di monitoraggio ATOM® è composto da due parti:
- Unità di controllo dotata di display touch screen (ospita la scheda elettronica che gestisce la misura).
- Sonda di riferimento
La scheda elettronica (la cui architettura è stata sviluppata internamente), il software e l'interfaccia utente sono stati realizzati in collaborazione con un'azienda partner responsabile dello sviluppo.
La scheda è stata inoltre sviluppata per gestire il protocollo NMEA2000 e Modbus RTU, tramite i quali tutte le informazioni relative alla protezione catodica, possono essere visualizzate anche nel sistema di monitoraggio principale dell'imbarcazione in plancia di comando con grado di protezione IP64 sul frontale.
La sonda di riferimento può essere realizzata in Zinco puro o Argento-Cloruro d'Argento. È prodotta interamente da Tecnoseal e fornita in kit con l'unità di controllo.
In base a specifiche di progetto o semplicemente in base a precise richieste del cliente, Tecnoseal può fornire l' ATOM® con i punti di misura già configurati.

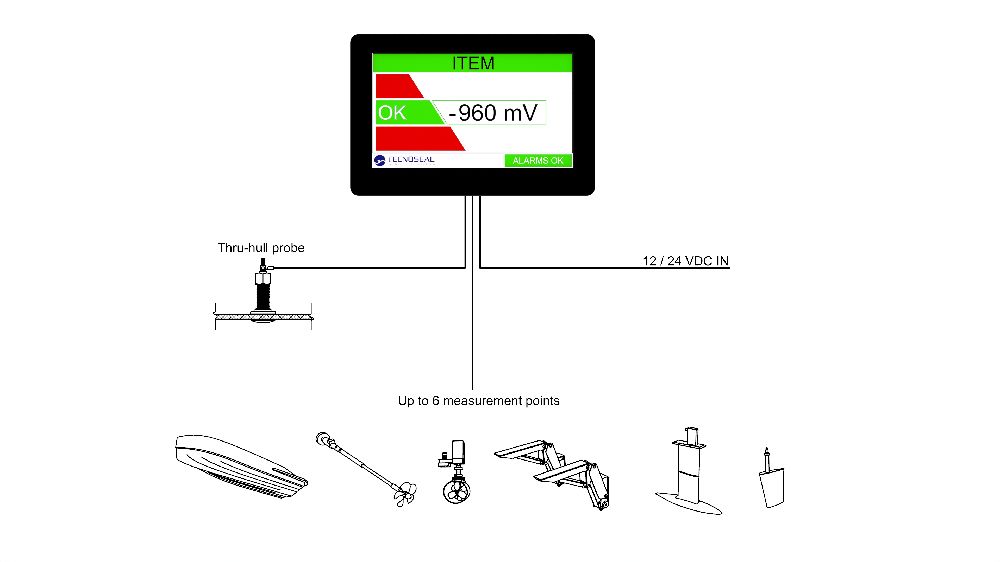

Funzionamento

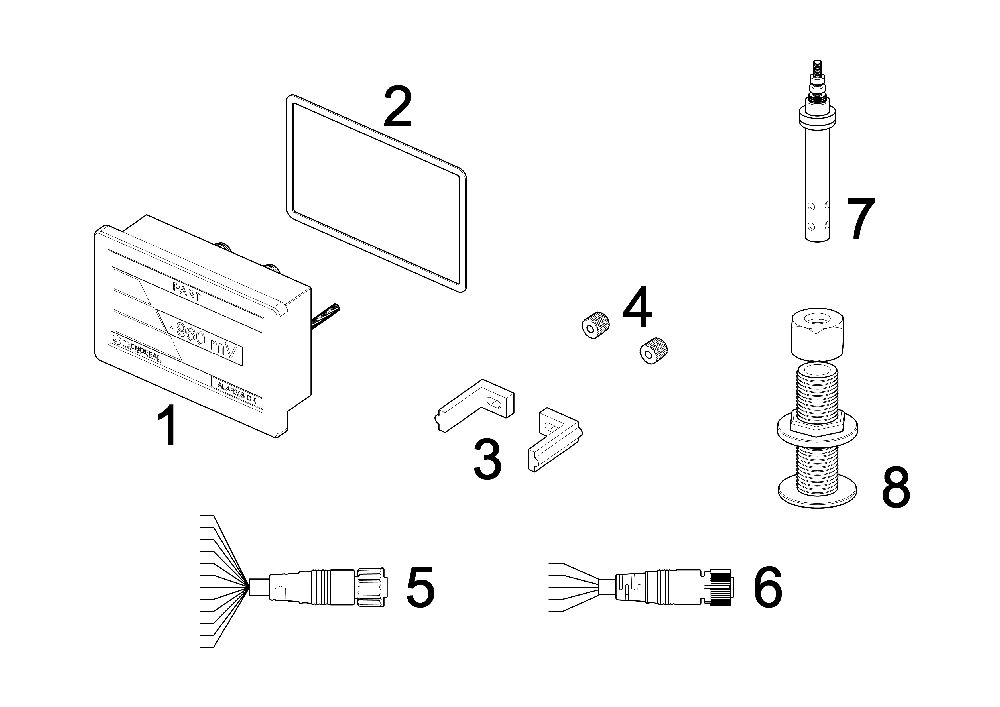

Parti del sistema
| Rif | Parte |
|---|---|
| 1 | Pannello di controllo |
| 2 | Guarnizione |
| 3 | Staffe |
| 4 | Dadi |
| 5 | Connettore 12 pin |
| 6 | Connettore 5 pin |
| 7 | Sonda di riferimento |
| 8 | Passo scafo ½" |
Caratteristiche tecniche
| Proprietà | Valore |
|---|---|
| Schermo / Monitor | 4,3” TFT LCD, alta luminosità / 4,3” TFT LCD high brightness |
| Risoluzione / Resolution | 480 x 272 pixel |
| Candele / Lumen | 700 |
| Touch screen | Resistivo / Resistive |
| Ingressi / Uscite Input / Output |
1 x ingresso 12/24V DC alimentazione 1 x ingresso sonda di riferimento 6 x ingresso punti di misura 1 x uscita MODBUS RTU 1 x ingresso NMEA 2000 |
| Alimentazione / Power supply | 12/24 V – <500mA |
| Dimensione / Overall dimensions | 118 x 78 x 32 mm |
| Dima di foratura / Drilling template | 107 x 67 mm |
| Temperatura di esercizio / Operating temperature | -20 +70 °C |
| Grado di protezione / Protection grade | IP64 |
| Peso / Weight | 200g |
| Materiale frontale / Frontal material | ABS |
| Materiale cassa / Box material | ABS |

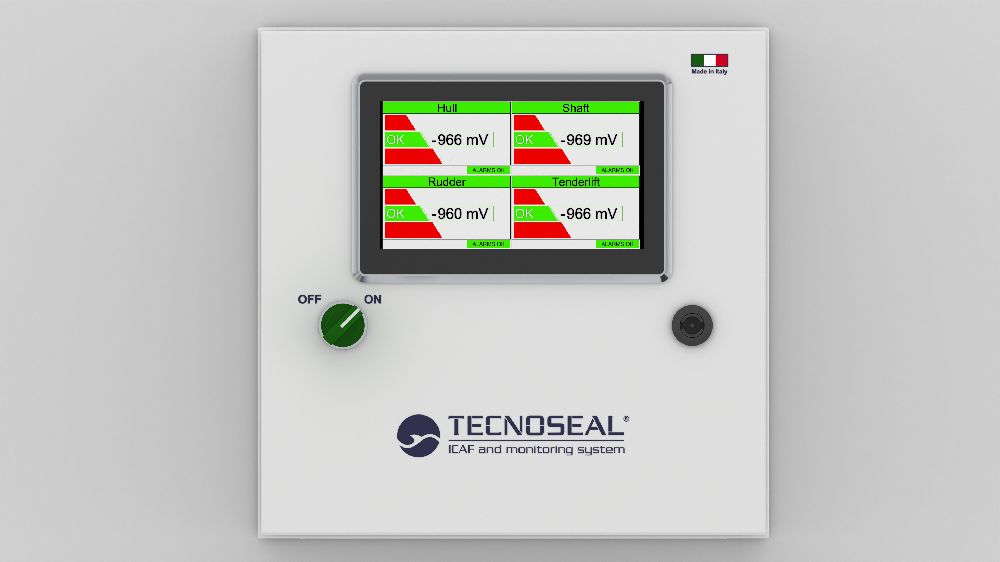

Cos'è monitoring system
È importante monitorare i potenziali elettrochimici per verificare che gli anodi sacrificali (o altri sistemi di protezione catodica) sullo scafo e sulle appendici forniscano la protezione necessaria contro la corrosione galvanica.
Oltre a controllare i potenziali elettrochimici dell'imbarcazione come sistema isolato, Monitoring system è uno strumento essenziale per valutare anche le interazioni tra l'imbarcazione e le condizioni ambientali circostanti (strutture o imbarcazioni non protette, problemi all'impianto di banchina, correnti vaganti).
Come lo produciamo
Monitoring system è composto da due parti:
- Scheda elettronica installabile nel quadro Antifouling
- 1 o 2 sonde di riferimento
La scheda elettronica (la cui architettura è stata sviluppata internamente), il software e l'interfaccia utente sono stati realizzati in collaborazione con un'azienda partner responsabile dello sviluppo.
La scheda è stata inoltre sviluppata per gestire il protocollo Modbus RTU, tramite il quale tutte le informazioni relative alle condizioni di protezione catodica, possono essere visualizzate anche nel sistema di monitoraggio principale dell'imbarcazione.
Le sonde di riferimento possono essere in Zinco puro o Argento-Cloruro d'Argento. Entrambe le tipologie sono prodotte interamente da Tecnoseal e fornite in kit con l'unità di controllo.
In base a specifiche di progetto o semplicemente in base a precise richieste del cliente, Tecnoseal può fornire il Monitoring system con i punti di misura già configurati.
Funzionamento
- Questo sistema di monitoraggio per la verifica delle condizioni di protezione catodica può essere integrato all'interno del quadro di alimentazione del sistema antifouling. Questa soluzione consente di risparmiare spazio e di ottimizzare diverse funzioni in un unico dispositivo.
- L'alimentazione del Monitoring system è la stessa utilizzata per il sistema antifouling 12/24 VDC.
- Con il sistema antifouling condivide il monitor touch screen 7".
- Le sonde di riferimento (1 o 2) misurano i potenziali elettrochimici e trasferiscono le informazioni al pannello di controllo.
- Tutte le informazioni visualizzate sul pannello di controllo possono essere riportate al sistema di monitoraggio dell'imbarcazione tramite il protocollo di comunicazione Modbus RTU.
- Il sistema può gestire da 1 a 12 punti di misura in configurazione standard e fino a 48 punti di misura in configurazione custom.

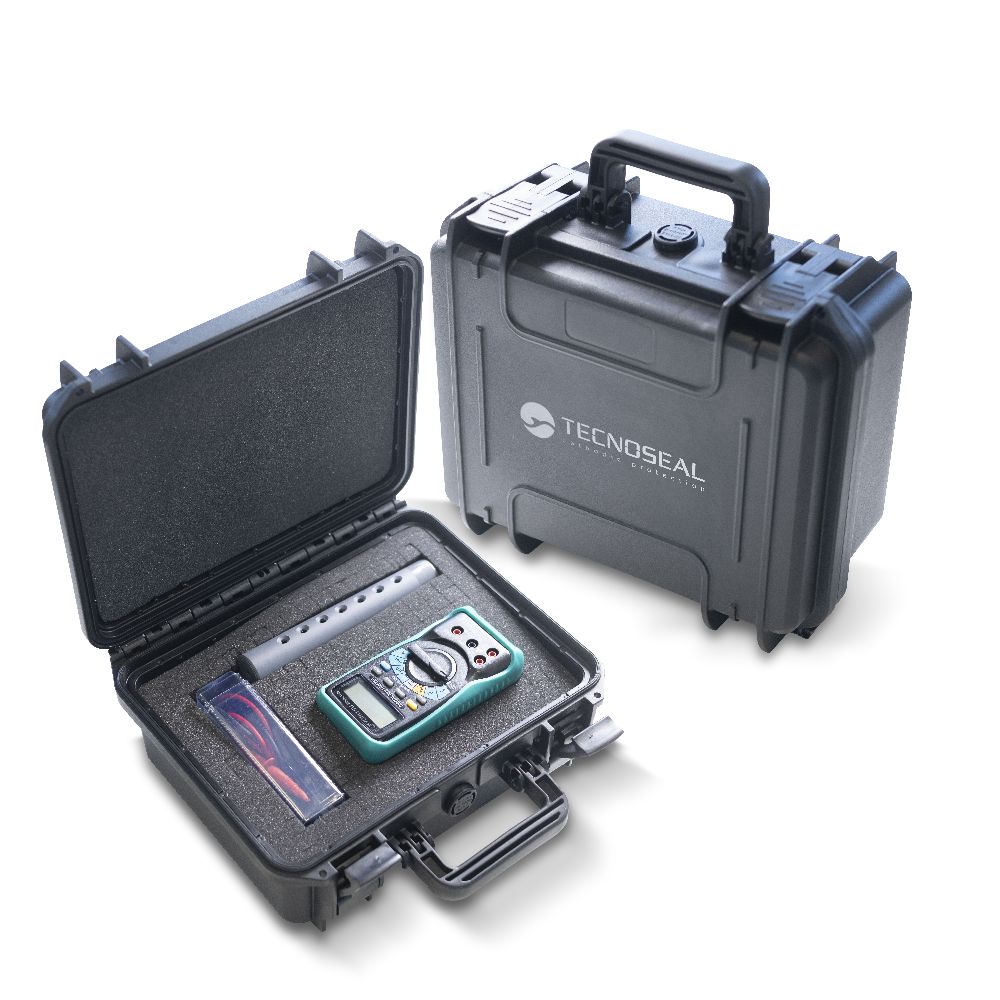

Cos'è PC test portatile
Il PC test portatile è uno strumento essenziale per la misura dei potenziali elettrochimici di qualsiasi corpo metallico immerso o semi-immerso in acqua (salata, salmastra, dolce).
Questo strumento consente di eseguire rapidamente le seguenti misure:
- Misure dei potenziali elettrochimici di scafi metallici e di appendici metalliche su di essi installate.
- Misure dei potenziali elettrochimici di appendici metalliche installate su scafi realizzati in materiali compositi, carbonio, vetroresina e altri.
- Misure dei potenziali elettrochimici di parti metalliche che costituiscono banchine, palancole e qualsiasi altro corpo metallico immerso o semi-immerso.
- Verifica dell'effettivo funzionamento del sistema di protezione catodica installato sulla struttura su cui vengono eseguite le misurazioni.
- Identificazione di eventuali strutture prive o in situazione di elevato consumo dell'impianto di protezione catodica e quindi a rischio di corrosione.
PC test portatile è composto dalle seguenti parti:
- Multimetro certificato.
- Sonda portatile Ag/AgCl con cavo lungo 15 metri.
La misurazione accurata e periodica dei potenziali elettrochimici è importante per garantire che gli anodi sacrificali (o altri sistemi di protezione catodica), forniscano la protezione necessaria contro le correnti galvaniche.
L'ufficio tecnico di Tecnoseal è disponibile per qualsiasi analisi e
valutazione dei dati raccolti durante la misura dei potenziali,
offrendo inoltre al cliente la propria competenza nell'effettuare
studi e
definire soluzioni mirate alla progettazione di sistemi di protezione catodica
o all'incremento e al miglioramento di sistemi già esistenti.
